닌텐도 스위치 L 버튼 안 눌림 수리 방법

닌텐도 스위치 젤다의 전설을 다시 하고 싶어 처음부터 새로 시작하였습니다. 그런데 게임을 시작하고 20분쯤 L 버튼을 사용하여야 하는 사당에서 L 버튼이 작동하지 않았습니다. 대략 검색해서 무턱대고 L 버튼 회로를 하나 샀는데 미리 준비해야 할 것들을 준비하지 않아 결국 며칠이 지나서야 게임을 할 수 있었습니다. 그래서 이번 기회에 닌텐도 스위치 L 버튼 고장 시 자가 수리 방법을 정리해 보았습니다.







장비구매(준비물)

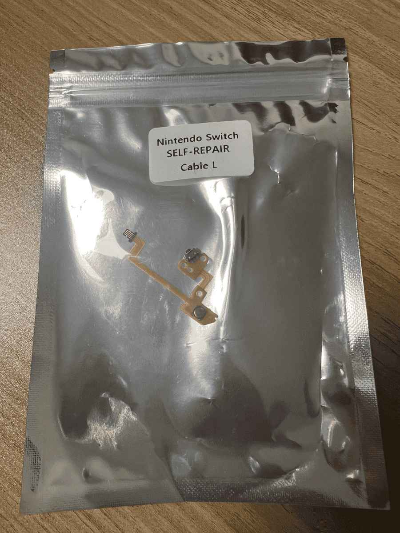

닌텐도 스위치 L 버튼 회로

닌텐도 스위치 L 버튼이 인식이 안 되는 이유는 신호 전달이 안 돼서 그런 거라고 하는데요. 그래서 L 버튼 회로를 새것으로 교체해 주어야 합니다. 저는 빨리 게임을 하고 싶은 마음에 이것부터 빨리 준비하였습니다.

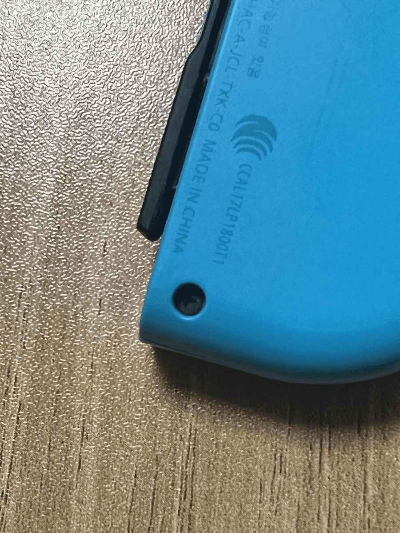

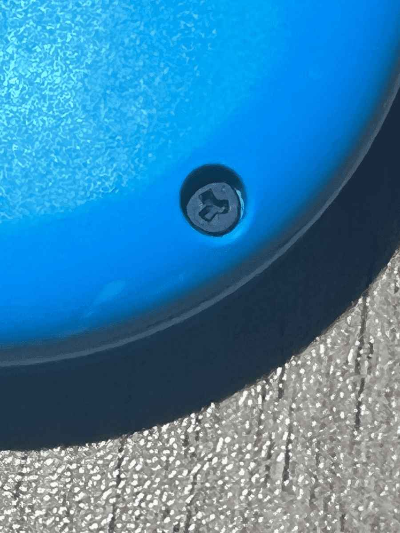

닌텐도 스위치 Y형 나사

두 번째로 필요한 것은 Y자 드라이버입니다. 이것 때문에 수리가 조금 늦어졌는데요. 무리하게 일자 드라이버로 돌리다 나사가 망가질 수 있으니 Y자 드라이버를 준비하시는 게 좋겠고요. 나사가 워낙 작다 보니 드라이버 끝이 자석으로 되어있는 걸 추천합니다.

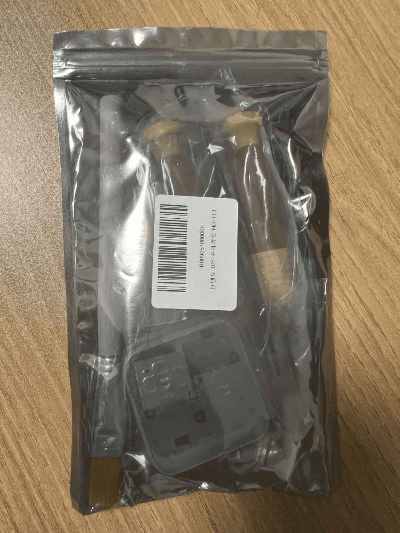

닌텐도 스위치 수리키트

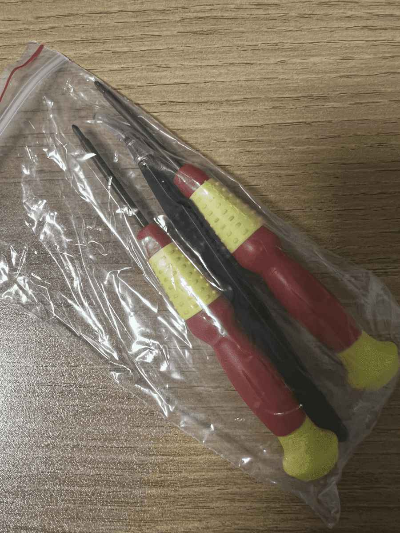

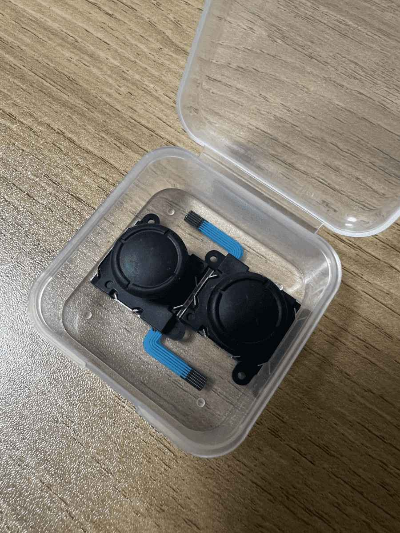

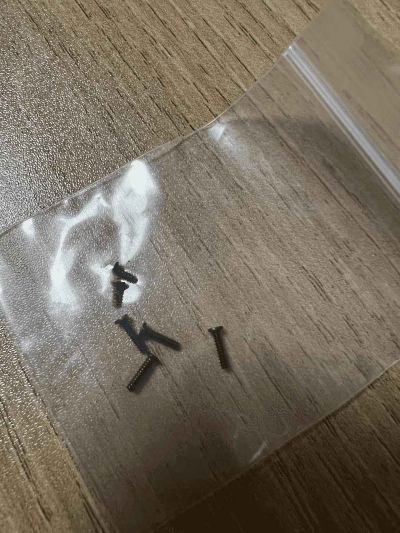

저는 혹시 또 필요한 게 있을지 몰라 아예 닌텐도 스위치 수리키트를 준비했는데요. 여분의 나사도 들어있고, 닌텐도 스위치에서 가장 잘 발생한다는 이동 레버 쏠림현상 시 교체해 줄 수 있는 새 레버도 두 개 들어있어서 미리 준비하였습니다.



분해 시작

닌텐도 스위치 조이콘 분해 사진

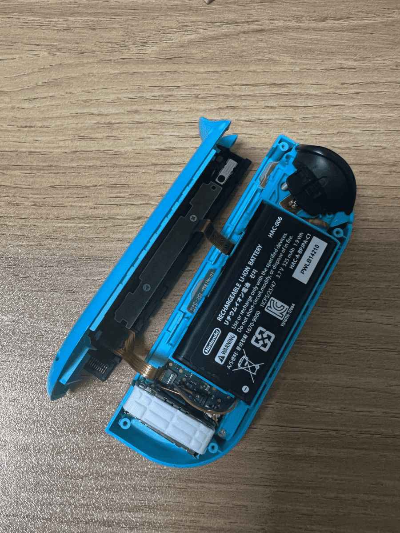

먼저 Y자 드라이버를 이용하여 조이콘 뒷면의 나사를 풀어줍니다. 조이콘의 뒷면을 열어보면 위의 사진과 같이 배터리가 나오는데요. 핀셋이나 납작한 도구를 이용하여 배터리를 들어내 주세요. 배터리가 꽉 끼워져 있으니 주의하여 빼내 주세요.



닌텐도 스위치 조이콘 분해 사진

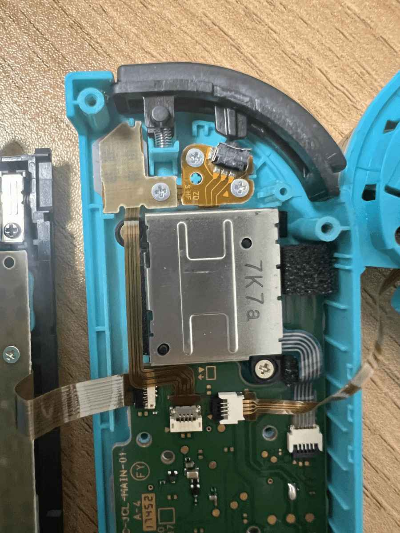

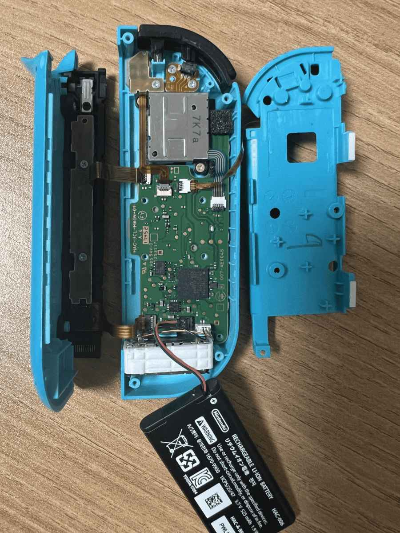

배터리를 들어내면 다섯 개의 나사가 보이는데요. 다섯 개의 나사도 풀어 줍니다. 나사를 모두 푼 후 플라스틱 케이스를 들어내면 우리가 교체해 줄 회로가 보입니다. 위쪽의 세 개의 나사를 풀어 주고, 아래에 끼워져 있는 부분을 빼 주면 기존의 회로를 분리해 낼 수 있습니다.



닌텐도 스위치 조이콘 분해 사진

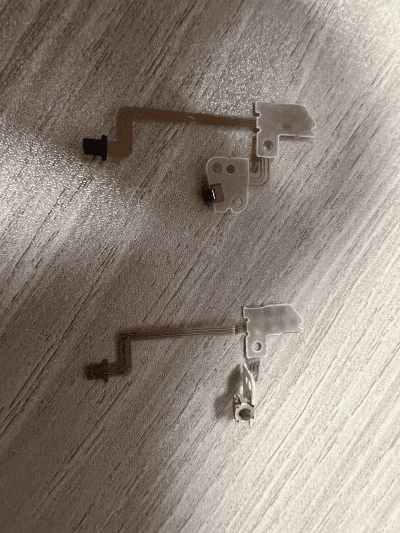

사실 회로의 모양을 보고 살짝 당황했는데요. 새로 산 회로와 이미 껴 있는 회로가 반대 방향인 거 같아 다시 사야 하나 싶었습니다. 하지만 일단 회로에 연결된 나사를 풀어 두 개를 비교해 보니 새로 산 회로의 끝부분을 접어 줘야 하는 거더라고요.







케이블 교체

닌텐도 스위치 조이콘 분해 사진

새로 산 회로의 검은색 부분은 하얀색 부분에 꽂아주고 반대쪽 끝부분을 접은 후 방향을 잘 맞추어 배치한 후 나사를 이용하여 고정하면 교체가 완료됩니다. 이제 플라스틱 케이스와 배터리를 분리한 것을 역순으로 재조립하면 L 버튼 교체가 완료됩니다.



완성 & 요약

1. 새 회로와 Y 드라이버, X 드라이버 준비

2. 분해 및 회로 교체

3. 재조립

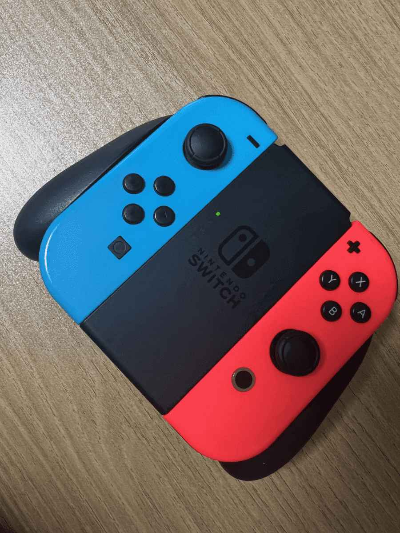

닌텐도 스위치 조이콘

이렇게 닌텐도 스위치 L 버튼 고장 시 자체 수리하는 방법을 정리해 보았습니다. 한번 해보고 나니 별거 아니지만 처음 조이콘을 열어보았을 때는 다시 조립할 수 있을까 걱정이 되더라고요. 위의 내용과 함께 사진을 참고하시면 처음 해보시는 분들도 혼자서도 쉽게 수리할 수 있을 거예요.
